YD-ESP32-S3 Core Board

简介：

YD-ESP32-S3核心板由源地工作室（VCC-GND Studio）设计，有需要可以浏览www.vcc-gnd.com 获取购买。该设备使用ESP32-S3芯片，可以用于物联网应用的测试原型机也就可以用于实际应用，配有两个usb一个是硬件的usb转串口(CH343P WCH 沁恒)，一个是ESP32-S3的usb口。

本指南将帮助您快速上手 YD-ESP32-S3，并提供该款开发板的详细信息。

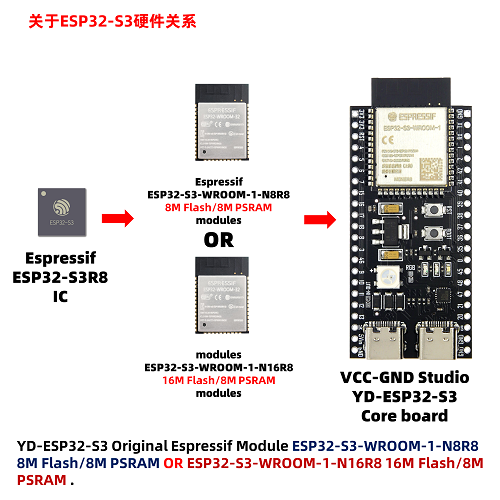

YD-ESP32-S3 是一款入门级开发板，搭载 Wi-Fi + Bluetooth® LE 模组 ESP32-S3-WROOM-1。

板上模组的大部分管脚均已引出至开发板两侧排针，开发人员可根据实际需求，轻松通过跳线连接多种外围设备，也可将开发板插在面包板上使用。

1、这就是一个ESP32-S3的最小核心板，使用时乐鑫公司的ESP32-S3模块。 2、无线功能专用的LDO电路，不用担心电流（功率）不够用的情况。 3、配有一颗WS2812-RGB LED(注意并不是通过GPIO直接点亮)。 4、RST按键用于外部复位功能，boot按键（配合rst按键可以引导进入bootloard 模式，在复位后可以当做用户按键，就是GPIO0）。 5、你会发现板子有两个TYPE-C接口（一个是直连usb（GPIO19 GPIO20）,另一个是USB转串口的usb口），配有硬件的usb转串口芯片（CH343）。

硬件介绍：

主要组件	介绍
ESP32-S3-WROOM-1	ESP32-S3-WROOM-1 是通用型 Wi-Fi + 低功耗蓝牙 MCU 模组，具有丰富的外设接口、强大的神经网络运算能力和信号处理能力，专为人工智能和 AIoT 市场打造。ESP32-S3-WROOM-1 采用 PCB 板载天线。
5 V to 3.3 V LDO（5 V 转 3.3 V LDO）	电源转换器，输入 5 V，输出 3.3 V,电流为1A
Pin Headers（排针）	所有可用 GPIO 管脚（除 flash 的 SPI 总线）均已引出至开发板的排针。
USB-to-UART Port（USB 转 UART 接口）	Type-c-USB 接口，可用作开发板的供电接口，可烧录固件至芯片，也可作为通信接口，通过板载 USB 转 UART 桥接器与芯片通信。
Boot Button（Boot 键）	下载按键。按住 Boot 键的同时按一下 Reset 键进入“固件下载”模式，通过串口下载固件。如果启动完毕可以当做普通的输入按键使用，使用到的IO为GPIO0。
Reset Button（Reset 键）	复位按键。
USB Port（USB 接口）	ESP32-S3 USB OTG 接口，支持全速 USB 1.1 标准。ESP32-S3 USB 接口可用作开发板的供电接口，可烧录固件至芯片，可通过 USB 协议与芯片通信，也可用于 JTAG 调试。
USB-to-UART Bridge（USB 转 UART 桥接器）	芯片为CH343P,厂商为沁恒，网址为http://www.wch-ic.com/ 驱动：http://www.wch-ic.com/products/CH343.html?
RGB LED	可寻址 RGB 发光二极管，由 GPIO48 驱动。型号为WS2812。
PWR LED	电源指示灯，板子供电后，亮起，不可以程序控制。
TX LED	ESP32-S3的串口TXD线路上的led,当有串口数据发出时，LED闪烁，如果不使用串口功能可以当做GPIO使用,GPIO43
RX LED	ESP32-S3的串口RXD线路上的led,当有串口数据接收时，LED闪烁，如果不使用串口功能可以当做GPIO使用，GPIO44

备注:

在板载 ESP32-S3-WROOM-1 模组系列（使用 8 线 SPI flash/PSRAM）的开发板，管脚 GPIO35、GPIO36 和 GPIO37 已用于内部 ESP32-S3 芯片与 SPI flash/PSRAM 之间的通信，外部不可使用。

开始开发应用:

通电前，请确保开发板完好无损。

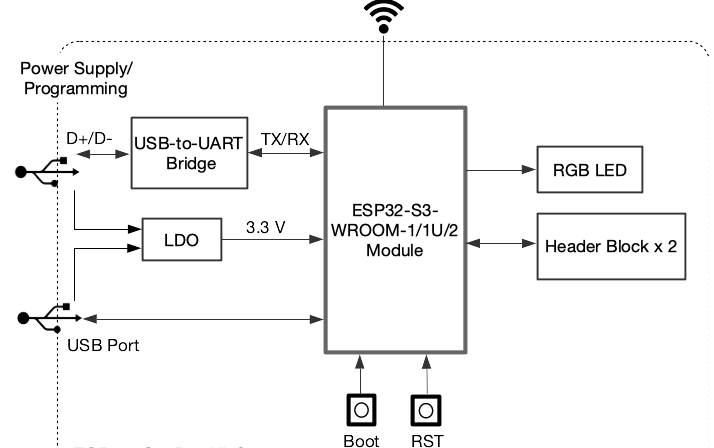

功能框图：

YD-ESP32-S3 的主要组件和连接方式如下图所示：

电源选项:

您可从以下三种供电方式中任选其一给开发板供电：

USB 转 UART 接口供电或 ESP32-S3 USB 接口供电（选择其一或同时供电），默认供电方式（推荐）

5V 和 G (GND) 排针供电

3V3 和 G (GND) 排针供电

排针:

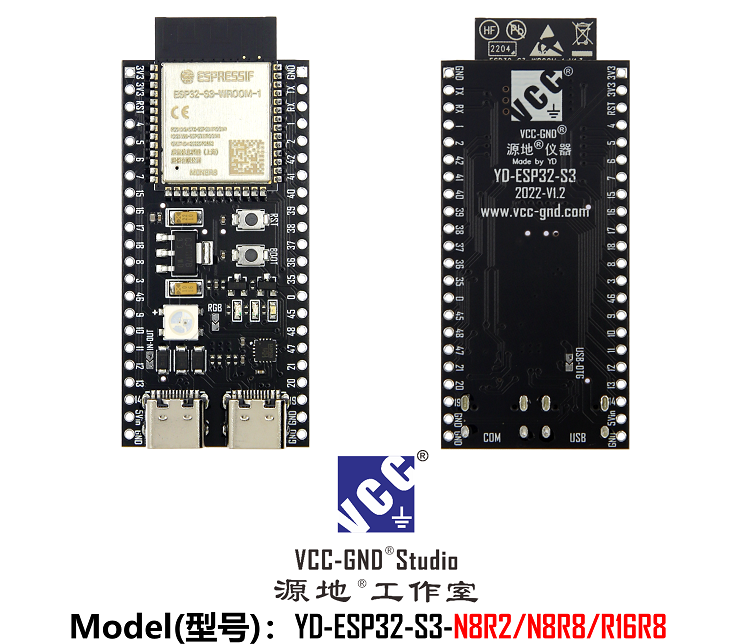

下表列出了开发板两侧排针（P1 和 P2）的 名称 和 功能，排针的名称如图 YD-ESP32-S3正面 所示，排针的序号与 开发板原理图 (PDF) 一致。

P1

序号	名称	类型	功能
1	3V3	P	3.3 V 电源
2	3V3	P	3.3 V 电源
3	RST	I	EN
4	4	I/O/T	RTC_GPIO4, GPIO4, TOUCH4, ADC1_CH3
5	5	I/O/T	RTC_GPIO5, GPIO5, TOUCH5, ADC1_CH4
6	6	I/O/T	RTC_GPIO6, GPIO6, TOUCH6, ADC1_CH5
7	7	I/O/T	RTC_GPIO7, GPIO7, TOUCH7, ADC1_CH6
8	15	I/O/T	RTC_GPIO15, GPIO15, U0RTS, ADC2_CH4, XTAL_32K_P
9	16	I/O/T	RTC_GPIO16, GPIO16, U0CTS, ADC2_CH5, XTAL_32K_N
10	17	I/O/T	RTC_GPIO17, GPIO17, U1TXD, ADC2_CH6
11	18	I/O/T	RTC_GPIO18, GPIO18, U1RXD, ADC2_CH7, CLK_OUT3
12	8	I/O/T	RTC_GPIO8, GPIO8, TOUCH8, ADC1_CH7, SUBSPICS1
13	3	I/O/T	RTC_GPIO3, GPIO3, TOUCH3, ADC1_CH2
14	46	I/O/T	GPIO46
15	9	I/O/T	RTC_GPIO9, GPIO9, TOUCH9, ADC1_CH8, FSPIHD, SUBSPIHD
16	10	I/O/T	RTC_GPIO10, GPIO10, TOUCH10, ADC1_CH9, FSPICS0, FSPIIO4, SUBSPICS0
17	11	I/O/T	RTC_GPIO11, GPIO11, TOUCH11, ADC2_CH0, FSPID, FSPIIO5, SUBSPID
18	12	I/O/T	RTC_GPIO12, GPIO12, TOUCH12, ADC2_CH1, FSPICLK, FSPIIO6, SUBSPICLK
19	13	I/O/T	RTC_GPIO13, GPIO13, TOUCH13, ADC2_CH2, FSPIQ, FSPIIO7, SUBSPIQ
20	14	I/O/T	RTC_GPIO14, GPIO14, TOUCH14, ADC2_CH3, FSPIWP, FSPIDQS, SUBSPIWP
21	5V	P	5 V 电源
22	G	G	接地

P2

序号	名称	类型	功能
1	G	G	接地
2	TX	I/O/T	U0TXD, GPIO43, CLK_OUT1
3	RX	I/O/T	U0RXD, GPIO44, CLK_OUT2
4	1	I/O/T	RTC_GPIO1, GPIO1, TOUCH1, ADC1_CH0
5	2	I/O/T	RTC_GPIO2, GPIO2, TOUCH2, ADC1_CH1
6	42	I/O/T	MTMS, GPIO42
7	41	I/O/T	MTDI, GPIO41, CLK_OUT1
8	40	I/O/T	MTDO, GPIO40, CLK_OUT2
9	39	I/O/T	MTCK, GPIO39, CLK_OUT3, SUBSPICS1
10	38	I/O/T	GPIO38, FSPIWP, SUBSPIWP
11	37	I/O/T	SPIDQS, GPIO37, FSPIQ, SUBSPIQ
12	36	I/O/T	SPIIO7, GPIO36, FSPICLK, SUBSPICLK
13	35	I/O/T	SPIIO6, GPIO35, FSPID, SUBSPID
14	0	I/O/T	RTC_GPIO0, GPIO0
15	45	I/O/T	GPIO45
16	48	I/O/T	GPIO48, SPICLK_N, SUBSPICLK_N_DIFF, RGB LED
17	47	I/O/T	GPIO47, SPICLK_P, SUBSPICLK_P_DIFF
18	21	I/O/T	RTC_GPIO21, GPIO21
19	20	I/O/T	RTC_GPIO20, GPIO20, U1CTS, ADC2_CH9, CLK_OUT1, USB_D+
20	19	I/O/T	RTC_GPIO19, GPIO19, U1RTS, ADC2_CH8, CLK_OUT2, USB_D-
21	G	G	接地
22	G	G	接地

P：电源；I：输入；O：输出；T：可设置为高阻。

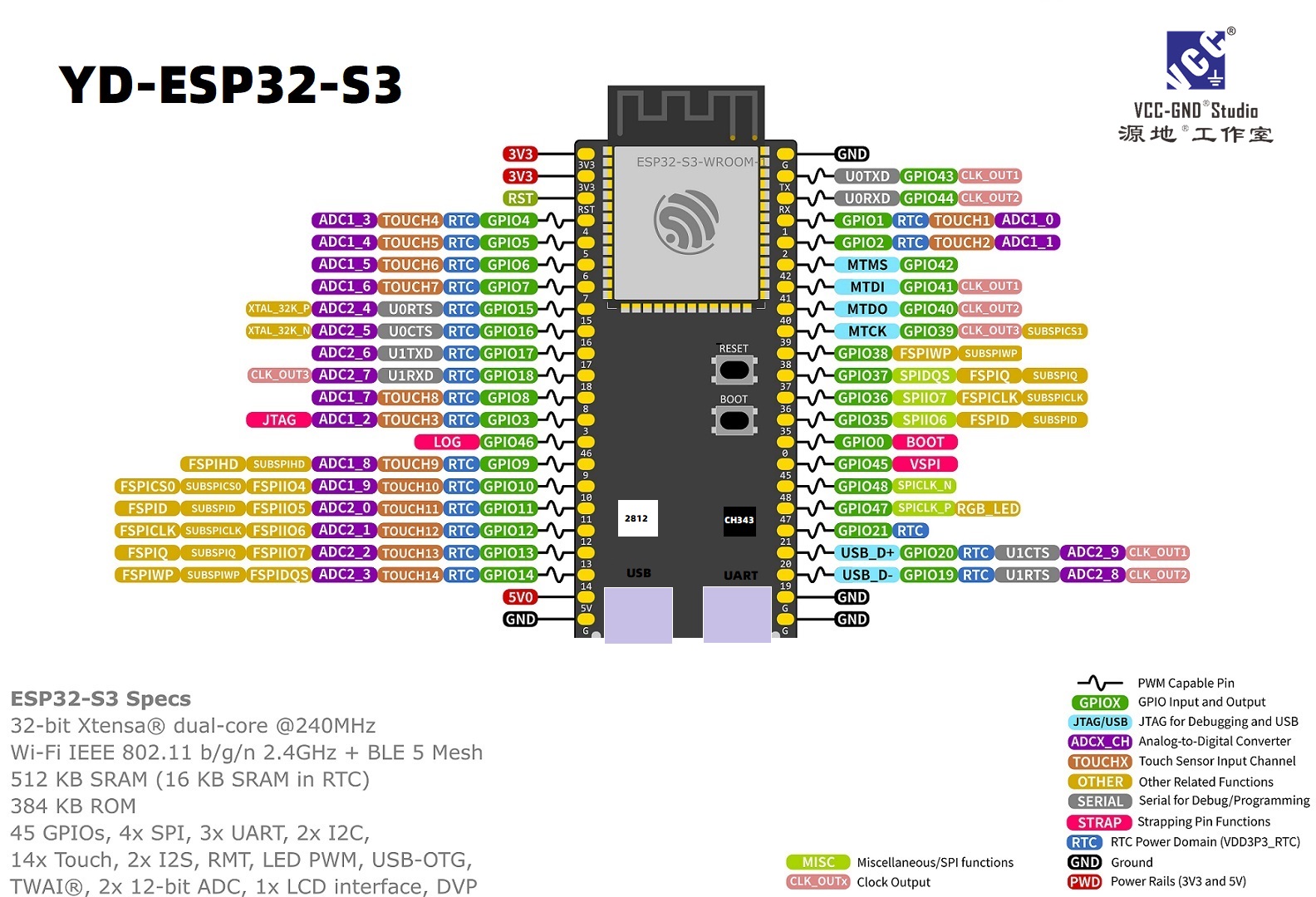

引脚图：

CH340芯片的驱动官方链接：

http://www.wch-ic.com/products/CH340.html? ENGLISH

https://www.wch.cn/products/CH340.html?from=list 中文

Micropython固件下载：

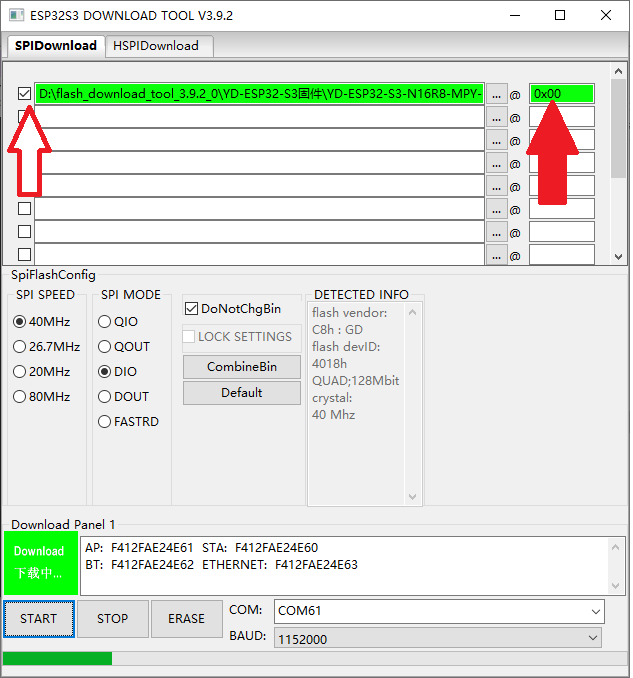

ESP32-S3的下载擦除工具软件flash_download_tool_3.9.2_0在win下downloard tool。 注意：无需安装解压既用，双击小齿轮标志，选择ESP32-S3，develop，USART，剩下看图片，注意起始地址为0x00，前面打对号。如果不能下载可能是USB转串口驱动没有安好，先处理好驱动问题再来下载。

注意：

不能用thonny自带的所谓的ESP32下载器给ESP32-S3下载micropython固件(thonny自带的是给esp32下载的，型号并不是esp32-s3 地址也并不是S3的0x00而是ESP32的0x1000)，也不能使用micropython官方下载的带SPRAM固件，下载后也不能正常使用，正确的下载方式是使用乐鑫官方的flash tool下载工具，选择ESP32-S3 串口下载（USART）插入板子的COM端口的usb，选择对应的固件（我们源地自己改编的固件）起始地址是0x00 固件选择前打对号，最好先擦除再下载。 固件是1-开头链接的和固件下载软件是2-开头的链接，注意使用前最好更新一下CH343usb转串口的硬件驱动，注意事项在0-开头的资料链接中，在设备管理器中确认出现有……CH343字样COM才行。

如果下载TASMOTA固件，TASMOTA官方有自己的web下载。

https://tasmota.github.io/docs/

如果你下载自己的固件文件可以使用乐鑫的下载工具。

https://www.espressif.com.cn/en/home

这段文字是ESP32-S3的资料。 基础资料包括（硬件串口CH343驱动，源地版本micropython固件，下载固件的软件、micropython的IDE、原理图尺寸图等）：http://124.222.62.86/yd-data/YD-ESP32-S3/

如果计划使用官方的idf-C语言编程详细资料链接（例程就是的API参考）： https://docs.espressif.com/projects/esp-idf/zh_CN/latest/esp32s3/get-started/index.html

如果计划使用Ardiuno编程资料链接： https://docs.espressif.com/projects/arduino-esp32/en/latest/getting_started.html#about-arduino-esp32

如果计划使用micropython语言编程资料链接如下（注意快速入门看ESP32就行）： https://docs.micropython.org/en/latest/esp32/quickref.html

山寨/假冒/劣质仿造的问题：

寨/假冒/劣质仿造我们源地（YD）开发板有很多，以深圳华强北最为猖獗，山寨者惯用的形式为直接打磨我们的开发板进行拍照抄板，以致山寨的产品隐患重重。现总结购买山寨板的危害（隐患）。 以YD-ESP32（ESP32/S2/S3/C3）系列为例：

1、山寨厂家为进一步追求利润，往往使用翻新，非官方器件，任意替换为同封装的廉价型号，乱选型，图利润

2、2812灯不焊接信号，无法使用2812，从侧面印证抄袭者不检查板子，图省事，压成本

3、山寨板出厂不检查（压缩成本），下完生产线就包装，发给消费者，省环节，图利润

4、山寨板由于照片抄袭，多处丝印抄错，容易误导消费者，抄袭者自己都搞不明白

5、山寨板抄袭是1.2版本是2022年早期版本，正版是1.4版本，山寨无法使用更新的功能，图省事不改进

6、山寨板使用的是第三方“山寨”模组（成本低），山寨模组没有经过阻抗匹配，在使用WIFI 蓝牙时候，功耗高信号差、易死机

7、山寨板由于在市面上找不到我们用专用LDO，就任意选择不合适型号，例如1117（成本低），压差大，易死机，信号差

8、山寨板使用高压差的二极管（大于0.7V管压降，成本低），造成后端LDO压差不足，进一步造成功耗高，易死机，信号差

9、山寨板不提供基本技术，就连资料都是直接复制我们的（资料还是我们早期的，最新资料山寨者都懒得找），钱收后，就不管了

10、山寨板启动有时候有问题，直接进入BootLoader，造成无法使用，山寨者都不明白这是什么问题！

11、山寨板仿冒者由于是照片抄板，所以没有原理图，让用户搞不懂如何使用，山寨者也不懂，造成产品难以使用。

有山寨者直接在山寨板子上印有YD-ESP32等字样以此来混淆视听，更有甚者，将我们官方网址WWW.VCC-GND.COM印在山寨仿冒品上，该行为已经触发相关法律，我们定会追究，请广大消费者不要贪图几毛钱~几块的一时便宜而承担以上种种风险，白白浪费时间和精力，支持源地支持正品，购买请认准源地，VCC-GND商标。
